變壓器固化爐主要用于干式變壓器高壓線圈的樹脂澆注物料的固化，其主要作用是通過加熱的方式，將高壓線圈中的絕緣材料固化，提高高壓線圈的絕緣性能和機械強度。

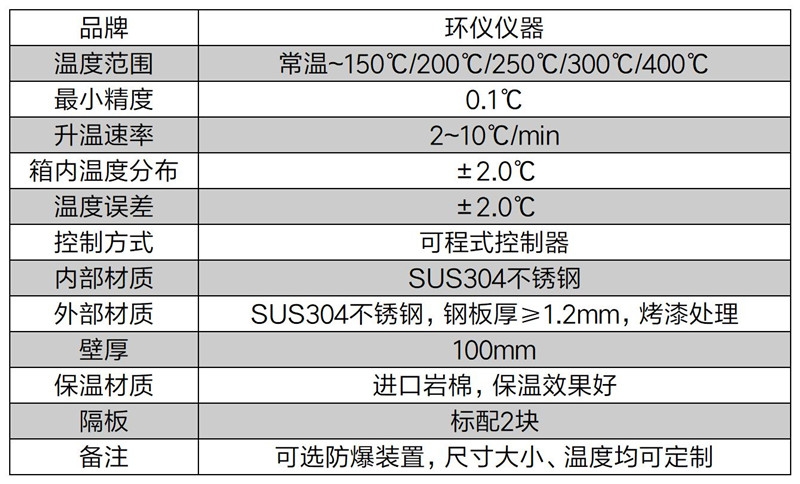

技術參數：

工作原理：

變壓器固化爐的工作原理是在控制溫度和時間的條件下，將高壓線圈放置在固化爐腔內，通過加熱系統將爐腔的溫度階梯式升高，當達到所需固化溫度時，保持一定的固化爐時間，使得絕緣材料達到最佳的固化效果，形成溫度的固體結構，此過程中需要注意溫度精度的控制和時間的保持，從而保證高壓線圈的絕緣材料不會過度固化或未固化。

結構設計：

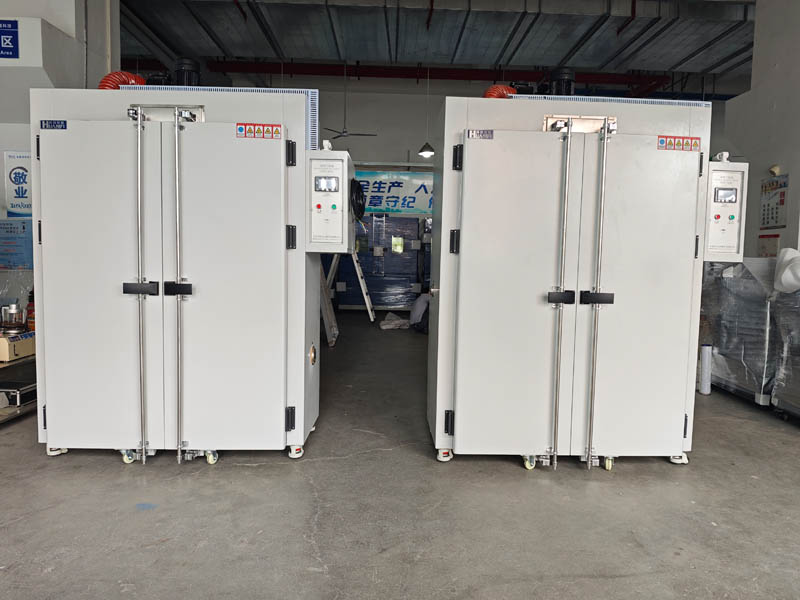

設計的固化爐結構如下圖所示。固化爐整體為箱式結構，滿足干式變壓器的固化加熱要求，主要由加熱器、風機、軌道車，有孔板和保溫夾層等幾部分組成。

固化爐的底部鋪設軌道，根據需要可采用手動驅動或鈍齒條驅動等不同的驅動方式，便于使用軌道車，方便變壓器進出固化爐。固化爐夾層設獨立風道，風道側面開設布風孔。

產品特點：

1.采用智能程序溫控儀控溫，自動完成烘干工藝全過程，能滿足任何固化曲線的要求，操作簡便，性能可靠。

2.可選取走紙記錄儀、打印記錄或無紙記錄儀，對工藝全過程實行監控，對干燥、固化結果進行分析。

3.根據所烘產品不同的擺放，可選擇不同的熱風循環方式(頂加熱垂直送風、底加熱水平送風、側加熱垂直送風等)使工作室內溫度更均勻，線圈干燥、固化效果更優。

4.另設獨立超溫報警系統，溫度異常時能切斷加熱電源，發出聲光報警。

5.底部鋪設軌道，可根據所烘產品重量不同選用手動驅動、鈍齒條驅動、輥排驅動、牽引小車驅動等不同臺車驅動方式。

如有變壓器固化爐的選型疑問，可以咨詢環儀儀器相關技術人員。
