劣質跑道鋪設后，跑道中殘留大量溶劑，隨著時間、溫度、環境的變化，長期緩慢揮發，溶劑的揮發性有機物，也是造成塑膠跑道異味的主要因素。揮發性有機物在常溫下可以蒸氣的形式存在于空氣中，它的毒性、刺激性、致癌性和特殊的氣味性，會影響皮膚和黏膜，對人體產生急性或慢性損害。

為了探究塑膠跑道中VOCs的含量，本文建立熱脫附－氣相色譜－質譜法測定塑膠跑道面層中揮發性有機物有害物質釋放量的檢測方法，模擬塑膠跑道中有害物質釋放的環境對塑膠跑道中VOCs進行定性和定量。

試驗設備：環儀儀器 2桶揮發性有害物檢測艙（60L）

試驗儀器：氣相色譜-質譜聯用儀、熱脫附儀

試驗方法：

1.試樣制備后應置于溫度（23±2）℃，相對濕度（50±10）%的無污染環境中進行預平衡24h。

2.按照材料面積/艙體積比0.4裁取塑膠跑道，放置在60L的環境艙中，環境艙的條件如下：

溫度60℃±1℃，相對濕度5.0%±5%，空氣交換率（1±0.01）次/h，被測樣品表面附近空氣流速：0.1~0.3m/s。

儀器分析條件：

1.熱脫附條件：

熱脫附流路溫度：150℃；

捕集阱最低溫度：-10℃；

捕集阱加熱速率：40℃/s；

捕集阱吹掃時間：1.0min；

解析時間：5min；

解析溫度：250℃。

2.升溫程序：45℃保持1min，以10℃/min升至70℃，以20℃/min升至120℃，以10℃/min升至200℃，以20℃/min升至250℃。傳輸線溫度：250℃。

3.質譜條件：離子源：EI源，電子能量：70eV；采集模式：選擇離子掃描模式。

試驗結果：

隨機采集50個塑膠跑道面層樣品進行檢測，對塑膠跑道面層樣品中10種揮發性有機物釋放量進行測定，結果發現50個塑膠跑道面層樣品，乙酸乙酯、苯、甲苯、乙酸丁酯、乙苯、鄰二甲苯均有檢出，苯乙烯、間（對）二甲苯、正十一烷均未檢出，以乙酸乙酯、苯、甲苯、二甲苯檢出頻率較高，主要來自于塑膠跑道中膠黏劑、橡膠顆粒等中有機物的釋放，且檢出范圍較為集中，表明市場上塑膠跑道產品的生產工藝相對成熟穩定。

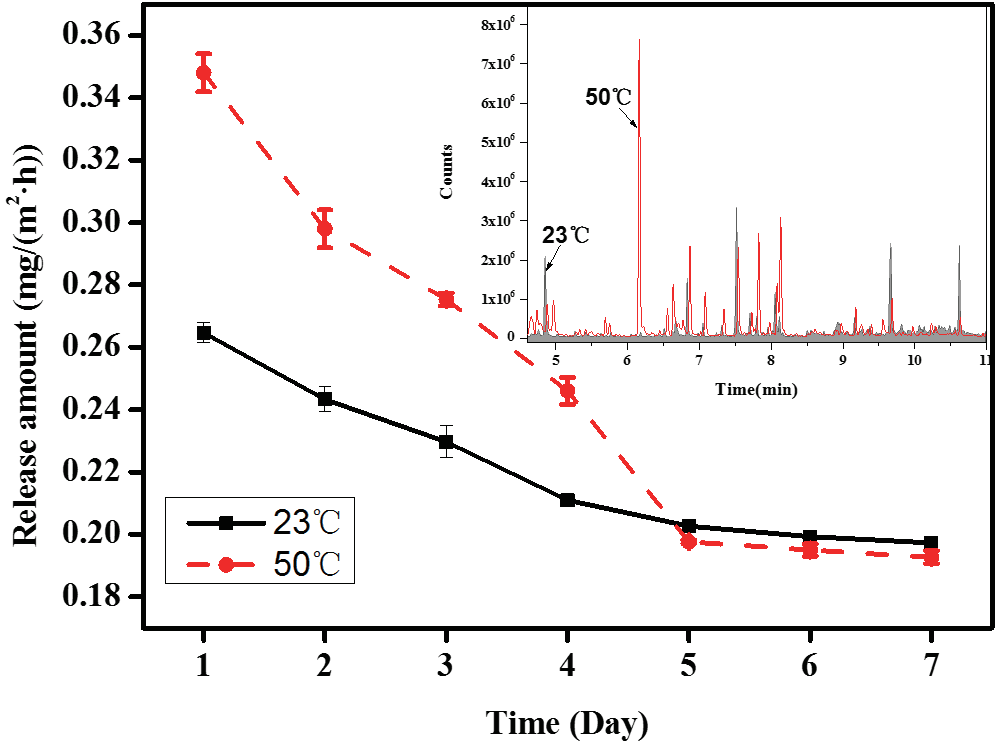

實驗發現，塑膠跑道放置一周于溫度（23±2）℃，相對濕度（50±10）%的無污染環境中再進行測試，其中乙酸乙酯、甲苯等釋放量衰減明顯（如下圖）。

提高塑膠跑道放置溫度至（60±1）℃。乙酸乙酯、甲苯等釋放量顯著衰減，但未知揮發性有機物的釋放量增加，塑膠跑道的放置時間、放置溫度對揮發性有機物的釋放量有一定的影響。

以上就是2桶揮發性有害物檢測艙對塑膠跑道voc釋放量的研究，如有試驗疑問，可以咨詢環儀儀器相關技術人員。
