人造板材的主要原料包括木質(zhì)纖維和膠合劑。在人造板使用過程中，隨著環(huán)境條件的變化(如溫度升高、濕度增大等)，板材內(nèi)部的甲醛分子會逐漸從結(jié)合狀態(tài)轉(zhuǎn)變?yōu)橛坞x狀態(tài)，并通過擴(kuò)散作用從板材內(nèi)部遷移到表面，最終釋放到室內(nèi)空氣中。

因此，對人造板的甲醛釋放量的研究具有重要意義。下面，我們來了解一下板材的甲醛釋放量的檢測方法。

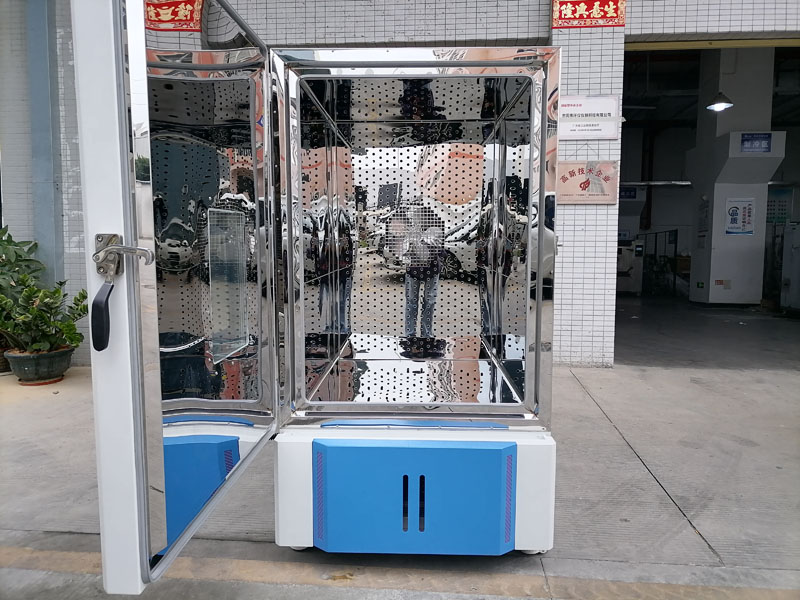

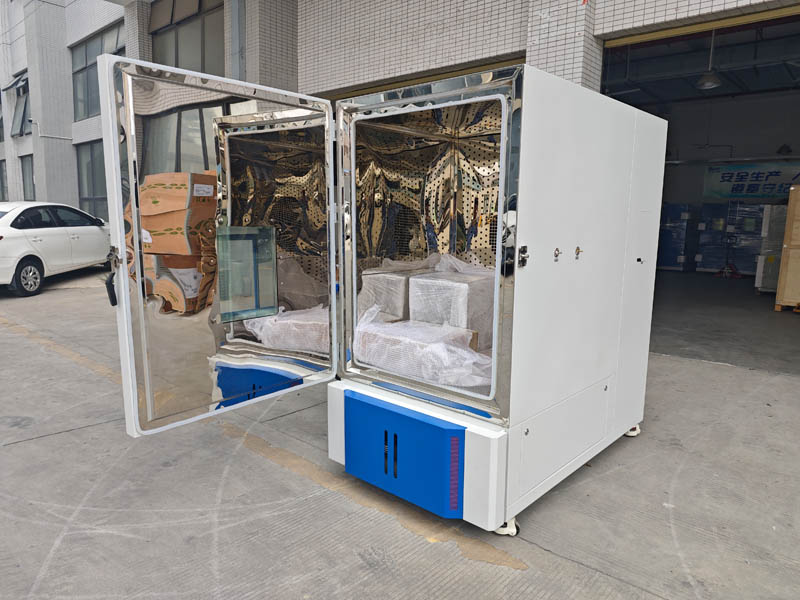

試驗設(shè)備：環(huán)儀儀器 甲醛釋放量測試艙

試驗依據(jù)：GB/T 17657 人造板及飾面人造板理化性能試驗方法

試驗過程：

1.樣品平衡處理

在相對濕度(50±5)%、溫度(23±1)℃的條件下放置(15+2)d，試驗樣品之間的距離要保持在25 mm之上，在恒溫、恒濕的條件下，每小時置換1次室內(nèi)空氣，確保室內(nèi)的甲醛濃度＜0.10 mg/ m3。

在試件進(jìn)行平衡處理之后，試驗人員需要使用不含甲醛的鋁膠帶進(jìn)行封邊，試件未封邊的長度與表面積的比例為1.5 m/m2，試件未封邊長度為0.5 m2×1.5 m/m2=0.75 m。

2.甲醛釋放量測試：

樣品平衡處理完成之后，將2塊試驗樣品垂直放入氣候箱的中心位置，樣品之間的距離在200 mm以下。試驗期限為5 d，第1天不需要進(jìn)行取樣，從第2天至第5天，每天取樣2次，每次采樣間隔為6 h，并定期取樣檢測樣品中的甲醛濃度。

如果第3天取樣檢測結(jié)果呈現(xiàn)穩(wěn)定性，則可以停止取樣。當(dāng)最后測定的甲醛濃度平均值與最大值之間的偏差＜0.005 mg/m3，則可以判斷其為穩(wěn)定狀態(tài)。

降低人造板甲醛釋放量的措施：

1)改進(jìn)原材料處理過程,為了提高生產(chǎn)效率和生產(chǎn)質(zhì)量,可使用烘干技術(shù)預(yù)處理木材,使其含水量合適,降低干球率的波動幅度。同時,要求使用優(yōu)質(zhì)原材料,以便得到高質(zhì)量的人造板。其次提高破碎刨片質(zhì)量,改善破碎刨片過程中掌握粒徑的技術(shù),降低廢料率和粉塵污染,同時要保證刨片的分級、清潔度、含水量等指標(biāo)。

2)改善施膠效果,膠水使用量的控制和施膠均勻度也是影響人造板甲醛釋放量的重要因素。 合理控制膠水的使用量和施膠均勻度可以有效降低甲醛的釋放量,如脲醛樹脂的使用量對于甲醛的釋放量有著直接影響。

以上就是人造板甲醛釋放量的試驗研究，如有試驗疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
